Negatief geschakeld

Berichtdoor vinootje » 15 dec 2017 - 19:13

Recent centrale deurvergrendeling ingebouwd en een coming/leaving home module. Centrale deurvergrendeling werkt uitstekend.

Ben helaas al 2 maand bezig met het in orde krijgen van mijn coming/leaving home module maar krijg het maar niet inorde.
Zodra ik mijn coming/leaving home module aansluit blijven mijn stadsrijlampen continue branden totdat ik de unit weer loskoppel.

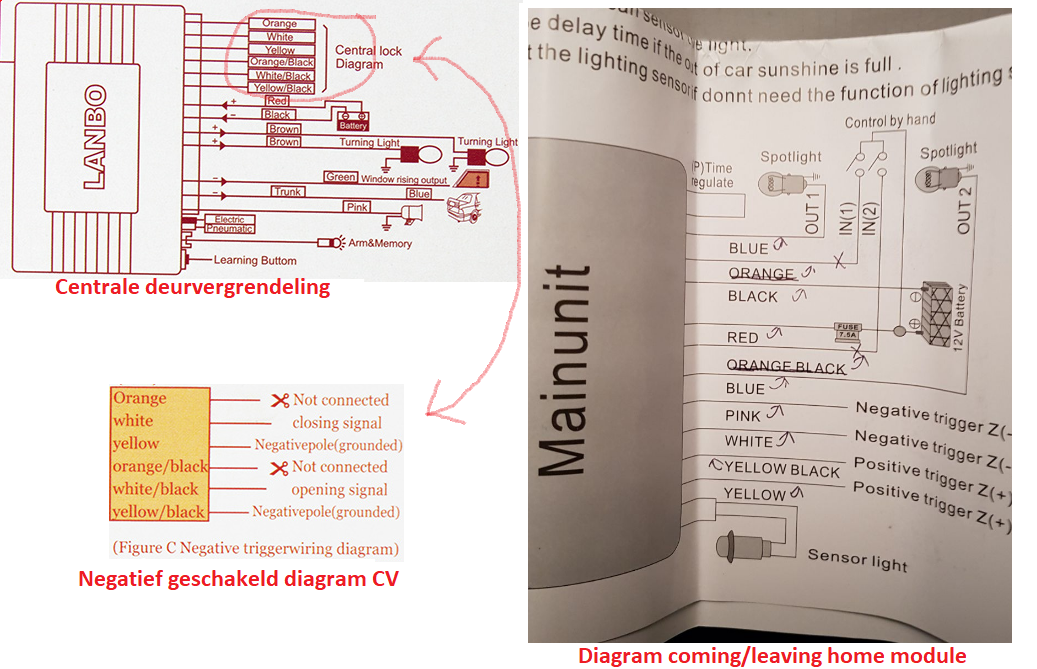

Hieronder een schema van de centrale deurvergrendeling (links en rechts coming/leaving home module)
Afbeelding

Centrale deurvergrendeling:
Wit : vergrendel draad
Geel: chassis
Wit/Zwart: ontgrendel draad
Geel/Zwart : chassis
Rood : 12V spanning
Zwart : Chassis
Bruin: Knipperlicht

Coming/leaving home module:
Blauw: stadsrijverlichting
Zwart : chassis
Rood : 12V spanning
Blauw: stadsrijverlichting
Roze : vergrendel draad van de cv
wit : ontgrendel draad van de CV

Het gaat mis bij het roze en witte draad. Deze zijn aangesloten op de CV vergrendel en ontgrendel.

Voorbeeld:
Zodra de auto vergrendeld is heeft het vergrendel draad constant en het ontgrendeld draad geen spanning en tijdens ontgrendeling vice versa.
Hierdoor krijg de coming/leaving home module continue spanning via een van de 2 signaal draden waardoor mijn lampen continue blijven branden.
Ik heb ook geen flauw idee waar het roze en witte draad dan wel op moet.
